Схема установки ремня
Atego MP1- MP3
с ДВС ОМ 904, ОМ 906, ОМ 924, ОМ 926

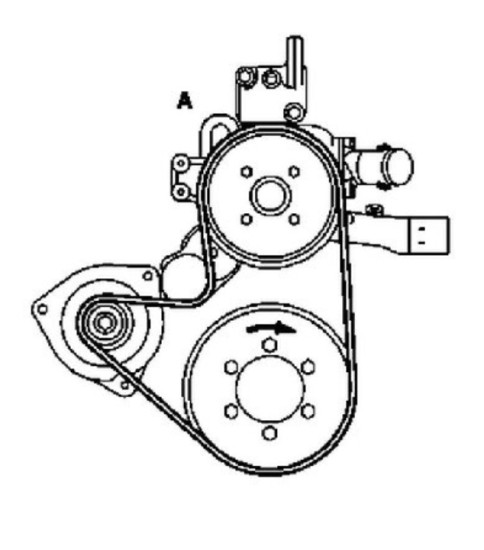

A. Серийный

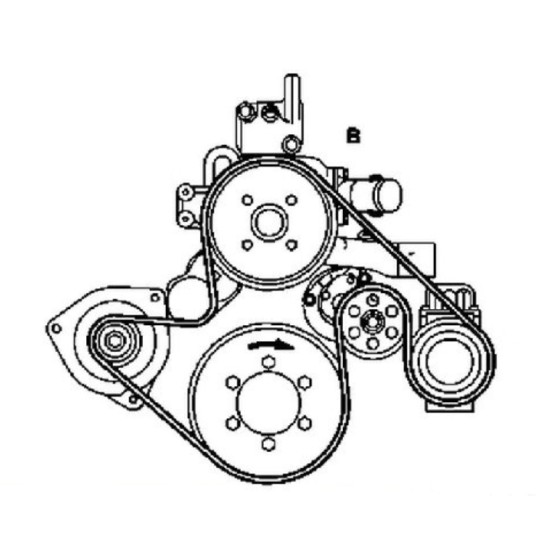

B. С кодом (Н03): система кондиционирования в передней части кузова/ кабины

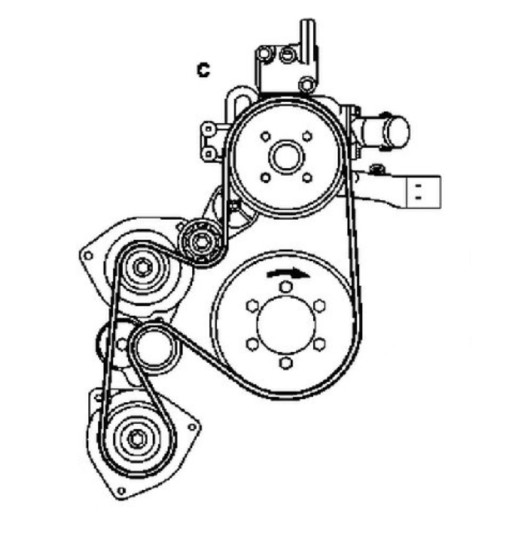

C. С кодом (ML2): сдвоенный генератор

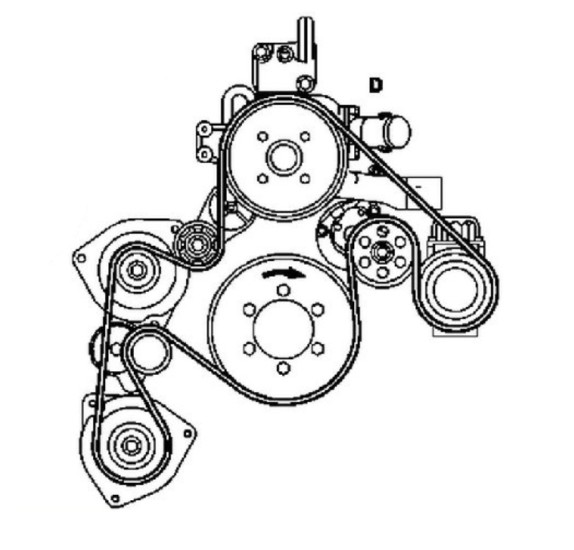

D. С кодом (Н03): система кондиционирования в передней части кузова/ кабины и с кодом (ML2): сдвоенный генератор
Atego MP4
с двигателем ОМ 934, OM 936

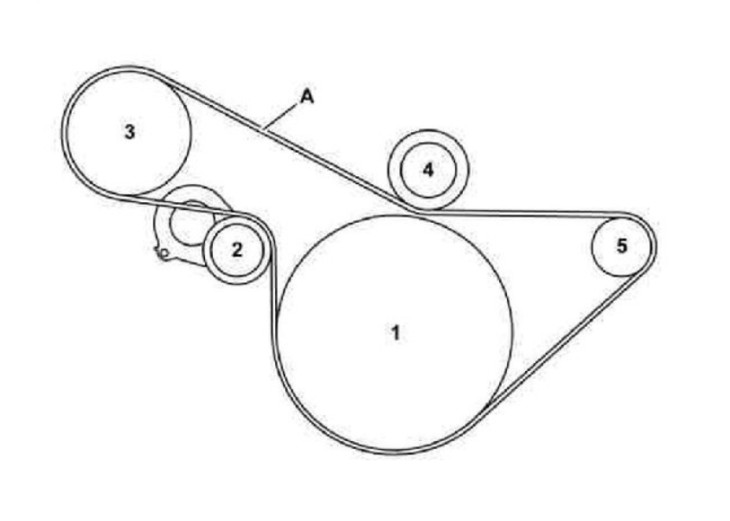

Главный ременный привод без кондиционера
Вариант укладки ремня А
1 Шкив (на гасителе колебаний)
2 Ролик натяжителя (на натяжителе)
3 Шкив (насос ОЖ)
4 Обводной ролик
5 Шкив (генератор)
А Поликлиновой ремень (главный ременный привод)
Atego MP4
с двигателем ОМ 934, OM 936

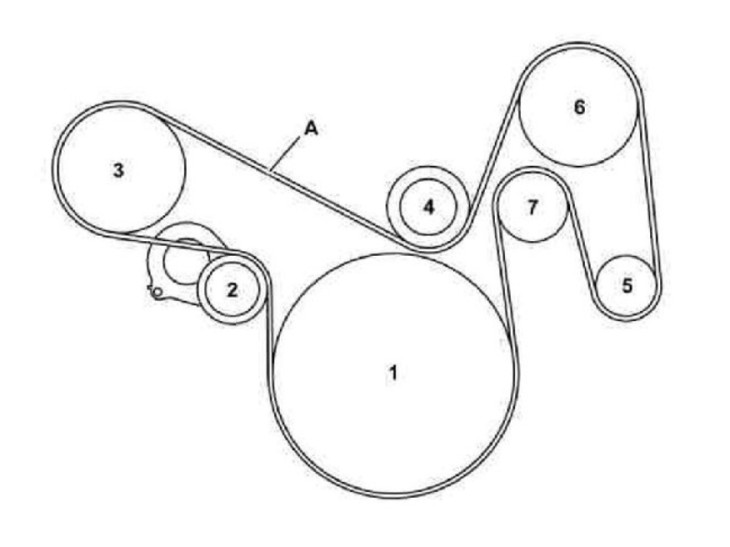

Главный ременный привод с кондиционером
Вариант укладки ремня А
1 Шкив (на гасителе колебаний)
2 Ролик натяжителя (на натяжителе)
3 Шкив (насос ОЖ)
4 Обводной ролик
5 Шкив (генератор)
6 Шкив (компрессор кондиционера)
7 Обводной ролик
А. Поликлиновой ремень (главный ременный привод)
Atego MP4
с двигателем ОМ 934, OM 936

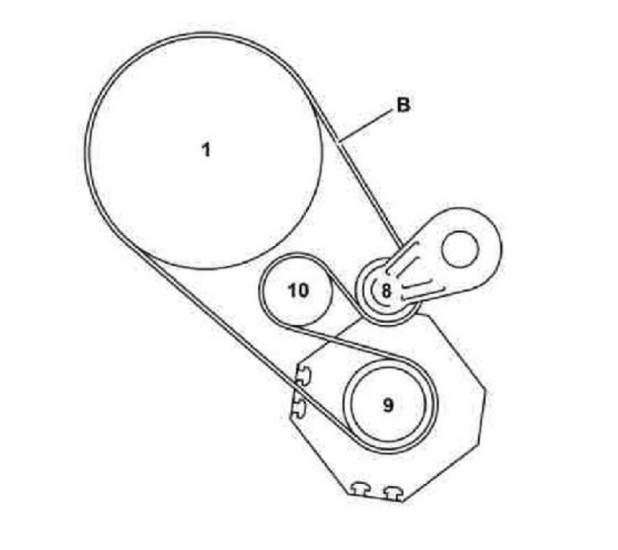

Ременный привод рефрижераторного модуля
(на а/м с рефрижераторным модулем)
Вариант укладки В
1 Шкив (на гасителе колебаний)
8 Ролик натяжителя (на натяжителе)
9 Ременный шкив (рефрижератор- генератор)
10 Обводной ролик
В. Поликлиновой ремень (рефрижераторный модуль)
