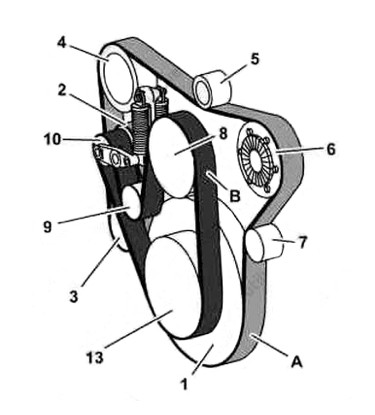

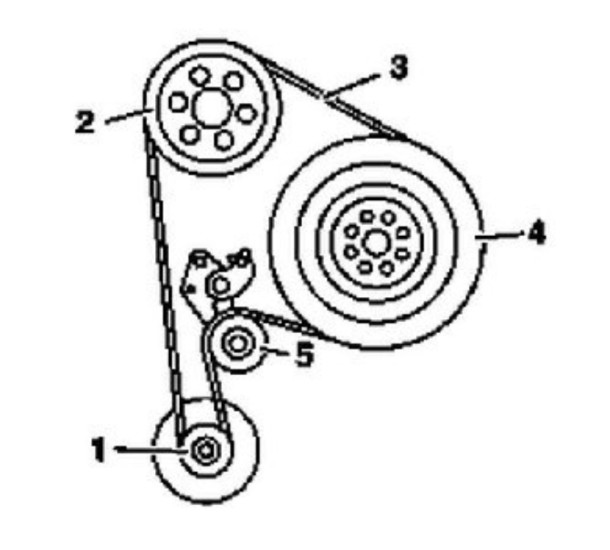

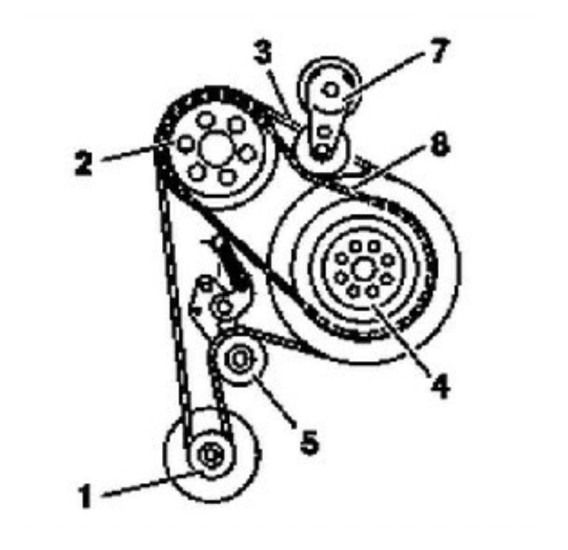

Двигатель в двумя приводными ремнями (при верхнем расположении вентилятора)



  1. Шкив на гасителе колебаний.
  2. Натяжной ролик для поликлинового ремня А (на двойном натяжителе).
  3. Шкив генератора.
  4. Ременный шкив (в зависимости от комплектации, компрессор кондиционера и запасной ременный шкив).
  5. Обводной ролик.
  6. Шкив насоса охлаждающей жидкости.
  7. Обводной ролик.
  8. Обводной ролик.
  9. Обводной ролик (на двойном натяжителе).
  10. Натяжной ролик для поликлинового ремня В (на двойном натяжителе).
  11. -
  12. -
  13. Ременный шкив привода вентилятора.

А- Поликлиновой ремень (главный ременный привод).

В- Поликлиновой ремень (привод вентилятора).

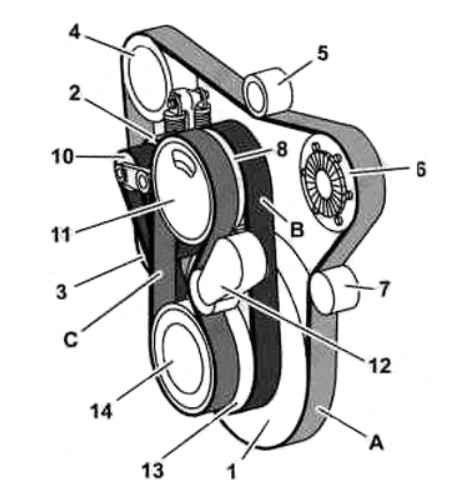

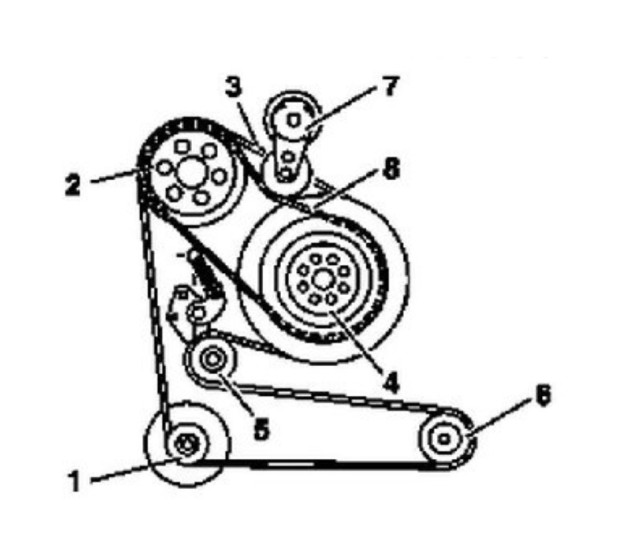

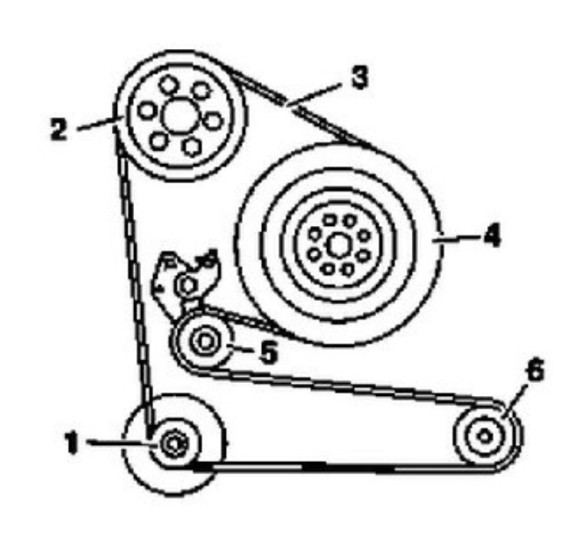

Двигатель с тремя приводными ремнями (вентилятор на фланце коленчатого вала)



  1. Шкив на гасителе колебаний.
  2. Натяжной ролик для поликлинового ремня А (на двойном натяжителе).
  3. Шкив генератора.
  4. Ременный шкив (в зависимости от комплектации, компрессор кондиционера или запасной ременный шкив).
  5. Обводной ролик.
  6. Шкив насоса охлаждающей жидкости.
  7. Обводной ролик.
  8. Обводной ролик.
  9. -
  10. Натяжной ролик для поликлинового ремня В (на двойном натяжителе).
  11. Ведомый диск привода вентилятора.
  12. Натяжитель поликлинового ремня С (привод вентилятора).
  13. Ременный шкив привода вентилятора.
  14. Ведомый диск привода вентилятора.

А-Поликлиновый ремень (главный ременный привод).

В- Поликлиновый ремень (привод вентилятора).

С- Поликлиновый ремень (привод вентилятора).
